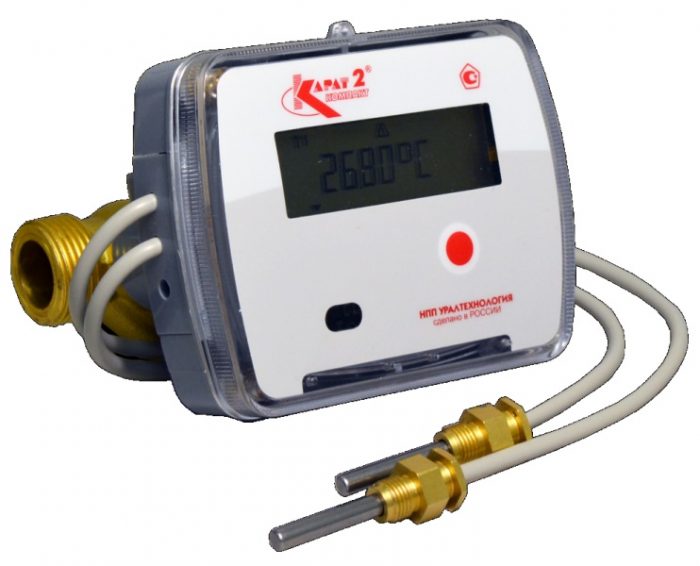

Квартирный теплосчетчик КАРАТ-КОМПАКТ 2

Теплосчётчик Карат-Компакт 2 является оптимальным решением для учёта тепловой энергии в частном доме или квартире с горизонтальной разводкой системы отопления. Задать вопрос

Квартирный ультразвуковой теплосчётчик:
• Отсутствие потерь давления на измерительном участке.
• Наклон электронного блока для просмотра показаний.
• Межповерочный интервал — 5 лет.
• Гарантийный срок — 5 лет.
• Опционально: 3 входа для импульсных сигналов от счетчиков воды или электросчетчиков.
• Опционально: выходной интерфейс M-Bus, либо LoRaWAN, для подключения к системам удаленного сбора данных.

Область применения:
Теплосчётчик измеряет потребляемую квартирой тепловую энергию прямо в гигакалориях (Гкал) и не требует дополнительных пересчетов.
Устройство не предназначено для монтажа на каждый радиатор отопления отдельно, т.к. разница температур между входящим и выходящим трубопроводами слишком мала для вычислений.
На экране прибор постоянно отображает значение об измеренной тепловой энергии с момента включения. Эти же значения сохраняются в энергонезависимой памяти. Кроме этого, прибор обладает возможностью просмотра дополнительных значений на дисплее, которые он не показывает постоянно, но сохраняет в энергонезависимой памяти. К таким параметрами относятся:
• тепловая энергия (Гкал, ккал, ГДж, МДж, МВт•ч, кВт•ч);
• объем (или масса) теплоносителя (воды), м3 (т);
• температура воды в подающем и обратном трубопроводах, °С;
• разность температуры теплоносителя в подающем и обратном трубопроводах, °С;
• объем воды, измеренный считчиками воды, подключенными к импульсным входам, м3.

При этом теплосчётчик ведёт архивы данных значений, количество архивных записей зависит от типа периода:
• помесячный интегральный (накапливаемый) – не менее 144 месяцев (записей);
• помесячный – не менее 144 месяцев (записей);
• посуточный – не менее 62 суток (записей);
• почасовом – не менее 48 часов (записей).
Кроме того, теплосчётчик регистрирует существенные события в специальном журнале, ёмкостью не менее 100 событий (записей).

Наименование параметра Величина
Диаметр условного прохода (Ду), мм 15 20
Максимальный расход qmax, м³/ч 3 5
Номинальный расход qn, м³/ч 1,5 2,5
Переходный расход qt, м³/ч 0,15 0,25
Минимальный расход qmin, м³/ч 0,015 0,025
Габаритные размеры (длина × ширина × высота), мм, не более 110 х 90 х 125 130 х 90 х 120
Длина проточной части с переходниками, мм, не более 190 230
