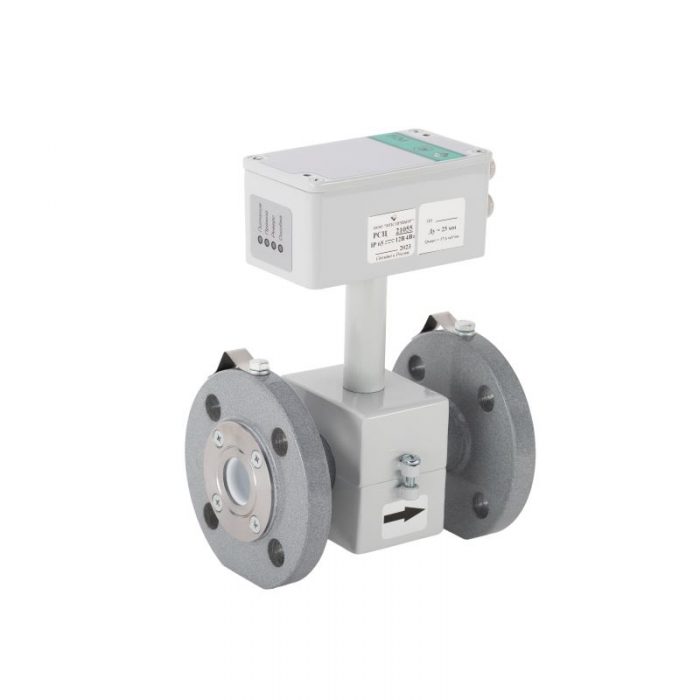

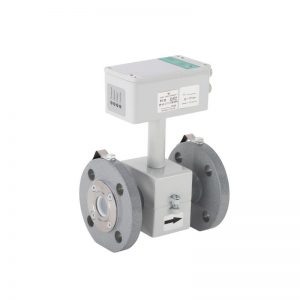

Расходомер электромагнитный РСЦ (КП10)

Расходомер электромагнитный РСЦ КП10 исполнение моноблочное с импульсным выходом, фланцевое соединение для измерения прямого и реверсного расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной неагрессивной жидкости (вода питьевая, вода теплотехническая, другое). Задать вопрос Скачать опросный лист

Область применения:

Прибор применяется для технологического и коммерческого учета как самостоятельный расходомер с дополнительным вычислителем или контроллером, так и в составе комбинированных и составных теплосчётчиков.

Принцип работы и описание:

  • Принцип работы расходомера основан на законе электромагнитной индукции.
  • Состав изделия:
    • первичный преобразователь (ПП);
    • измерительный блок (ИБ) с импульсным выходом;
    • блок питания.

Основные технические характеристики:

Название Значение
Параметры измеряемой жидкости:
Температура измеряемой среды +5…+150 °С
Давление измеряемой среды не более 2,5 МПа
Электропроводность не менее 200 мкСм/м
Параметры прибора:
Погрешность измерения ±1 %
Диапазон измерения 0,0064…4524,0 м³/ч
Диаметр ПП DN 15…400 мм
Технологическое присоединение фланцевое
Футеровка ПП фторопласт Ф-4
Материал электродов ПП нержавеющая сталь, hastelloy C, тантал, титан.
Исполнение ИБ моноблок
Индикация ИБ светодиодная индикация на корпусе
Выходные сигналы импульсный с нормированным весом импульса (л/имп)
Напряжение питания 12 В
Исполнение оболочки по ГОСТ 14254:
первичный преобразователь / измерительный блок
IP65 / IP65

Минимальный, переходный, наибольший расходы указаны в Таблице 1.

Таблица 1.

Dу, мм Qнаим, м3 Qп1, м3 Qп2, м3 Qнаиб, м3
15 0,0064 0,026 0,064 6,40
20 0,0113 0,045 0,113 11,30
25 0,0176 0,070 0,176 17,60
32 0,0290 0,116 0,290 29,00
40 0,0450 0,180 0,450 45,00
50 0,0710 0,284 0,710 71,00
65 0,1180 0,472 1,180 118,00
80 0,1810 0,724 1,810 181,00
100 0,2840 1,136 2,840 284,00
150 0,6360 2,544 6,360 636,00
200 1,1300 4,520 11,300 1130,00
250 1,7600 7,000 17,680 1768,00
300 2,5440 10,180 25,440 2544,00
400 4,5240 18,100 45,240 4524,00

Где:
– диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;

  • пределы допускаемой основной относительной погрешности δ расходомера в зависимости от диапазона измеряемого расхода:
    • Qп2 ≤ Q ≤ Qнаиб должен составлять ±1 %;
    • Qп1 ≤ Q < Qп2 должен составлять ±2 %;
    • Qнаим ≤ Q < Qп1 должен составлять ±4 %.

Особенности:

  • окружающая температура, -10…+50°С;
  • измерение прямого и реверсного расхода;
  • измерение расхода агрессивных сред (кислоты, щелочи);
  • отсутствие движущихся частей и потери давления;
  • светодиодная индикация:
    • наличие питания
    • наличие расхода
  • расходомер может выводить через импульсный выход на внешние устройства параметры:
    • объем жидкости, V (м3, л)
    • объемный (мгновенный) прямой или обратный расход жидкости, Q (м3/ч; л/мин; %)
  • межповерочный интервал 4 года
  • гарантийный срок 36 месяцев
  • расходомер может выводить на индикатор измерительного блока и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.

Таблица 2

Параметры Через импульсн. выход
объем жидкости, V (м3) +
время наработки, t (ч)
объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) +
объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») +
вес импульса, ps (л/имп)
