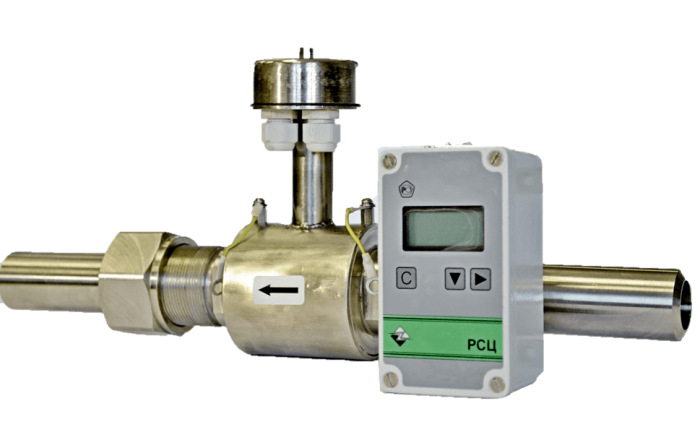

Расходомер электромагнитный РСЦ (на высокое давление)

Область применения:

В качестве измеряемой жидкости может быть питьевая, технические кислоты, щелочи, рассолы или растворы различных веществ, пульпы с мелкодисперсными неферромагнитными частицами и другие жидкости с вышеуказанной проводимостью.

Принцип работы и описание:

• Принцип работы расходомера основан на законе электромагнитной индукции.
• Состав изделия:
  • первичный преобразователь (ПП);
  • измерительный блок (ИБ);
  • блок питания;
  • соединительный кабель (до 150 метров).

Основные технические характеристики:

Минимальный, переходный, наибольший расходы указаны в таблице 1.

Таблица 1

Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;

• пределы допускаемой основной относительной погрешности δ расходомера в зависимости от диапазона измеряемого расхода:
  • Qп2 ≤ Q ≤ Qнаиб должен составлять ±1 %;
  • Qп1 ≤ Q < Qп2 должен составлять ±2 %;
  • Qнаим ≤ Q < Qп1 должен составлять ±4 %.

Габаритные размеры:

Конструктивные особенности:

Расходомеры выпускаются с использованием трубы с увеличенной толщиной стенок и монтажным комплектом из нержавеющей стали, позволяющим использовать прибор при давлении измеряемой среды до 160 атм.

Особенности:

• окружающая температура, -10…+50 °С;
• измерение прямого и реверсного расхода;
• функция архивирования накопленного объема и времени наработки;
• дистанционная передача данных;
• датчик «сухой» трубы;
• отсутствие движущихся частей и потери давления;
• межповерочный интервал 4 года;
• гарантийный срок 36 месяцев;
• расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.

Таблица 2

Документация и ПО
