Счетчик-регистратор расхода Магика-2 А1000

Счётчик-регистратор расхода МАГИКА А1000 – наиболее эффективное решение для учёта потребления/расхода жидкости с возможностью регистрации дополнительных параметров (температура, давление). Применим как для промышленных предприятий, так и для объектов ЖКХ. Задать вопрос Скачать опросный лист

Область применения:

  • Регистратор может применяться для коммерческого и технологического учета.
  • Для коммерческого учета регистратор применяется в системах водоснабжения жилых, общественных, коммунально-бытовых зданий для учетно-расчетных операций.
  • В технологических процессах на промышленных предприятиях применяется для измерения и регистрации расхода различных жидкостей, температуры и давления любых сред.
  • Также прибор может применяться в системах автоматического регулирования.

Описание:

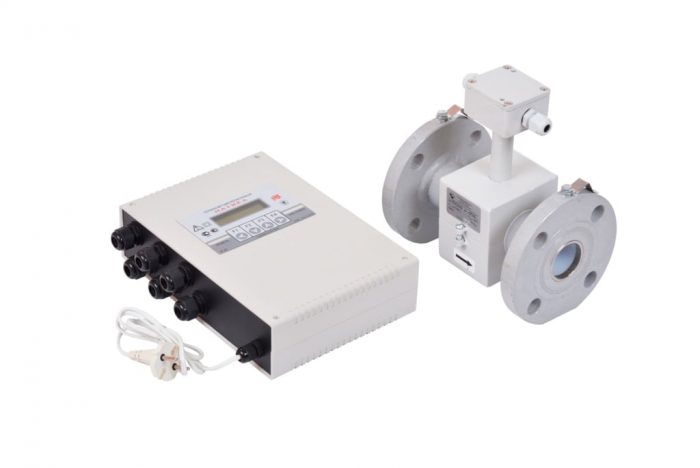

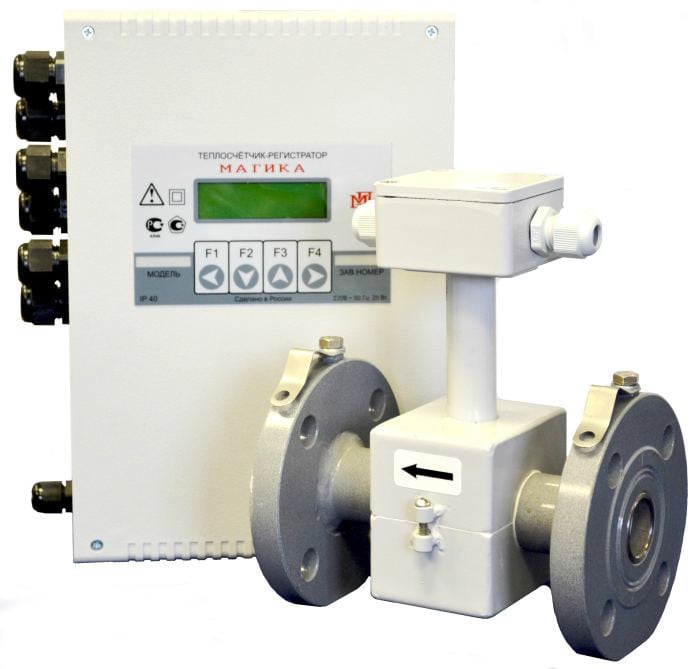

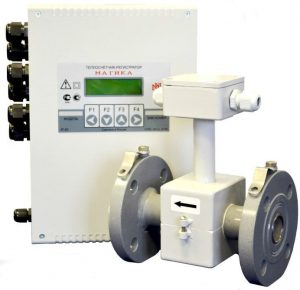

Регистратор «Магика-2 А1000» — является единым устройством, состоящим из отдельных конструктивно законченных составных частей:

  • блок измерительно-вычислительный;
  • электромагнитный первичный преобразователь расхода;
  • термопреобразователь сопротивления платиновый типа 100П или Pt 100 (опция);
  • датчик давления (опция).

Первичный преобразователь состоит из корпуса с магнитной системой, внутри которого расположена немагнитная труба. Внутренняя поверхность трубы футерована изоляционным материалом (фторопласт).

Первичный преобразователь расхода выпускается с различными конструктивными исполнениями присоединения:

фланцевый (от Ду15 до Ду400):

  • со степенью защиты оболочки IP65 (стандарт);
  • со степенью защиты оболочки IP68;

резьбовой:

  • из нержавеющей стали (Ду25, Ду32, Ду50) — для пищевой промышленности;
  • на высокое давление (Ду25) — до 160 атм.

Измерительный блок регистратора состоит из корпуса с креплением на стену, на боковых поверхностях которого расположены соединители для подключения к первичному преобразователю, датчикам и устройству передачи или обработки информации.

Стандартно имеет встроенный интерфейс RS-232 или RS-485, предназначенный для вывода информации на принтер, модем, персональный компьютер или другие устройства. При дополнительном оснащении поддерживает и другие способы диспетчеризации.

Диаметр условного прохода, мм 15 20 25 32 40 50 65 80 100 150 200 300 400
Расход жидкости, м3/ч
Мин., Qmin 0,0064 0,0113 0,0176 0,029 0,045 0,071 0,118 0,181 0,284 0,636 1,13 2,544 4,524
Макс., Qmax 6,4 11,3 17,6 29 45 71 118 181 284 636 1 130 2 544 4 524



Максимальная относительная погрешность (при динамическом диапазоне), % ± 1,0 (100:1)
± 2,0 (250:1)
± 4,0 (1000:1)
Диапазон удельной электрической проводимости, См/м от 10-3 до 10
Скорость жидкости, м/с от 0,01 до 10
Температура жидкости, °С от +2 до +160
Давление жидкости, МПа до 2,5 (до 16 — опция)
Потери давления в первичном преобразователе, МПа 0
Выходной ток датчиков давления, мА от 4 до 20
Температура окружающей среды, °С от +5 до +50
Потребляемая мощность, ВА не более 25
Напряжение питания от сети переменного тока, В от 120 до 265
Степень защиты электронного блока IP40
Степень защиты первичного преобразователя расхода IP65 (IP68 — опция)
Почасовая глубина архива, суток не менее 109
Посуточная глубина архива, суток не менее 361
Средний срок службы, лет не менее 12
