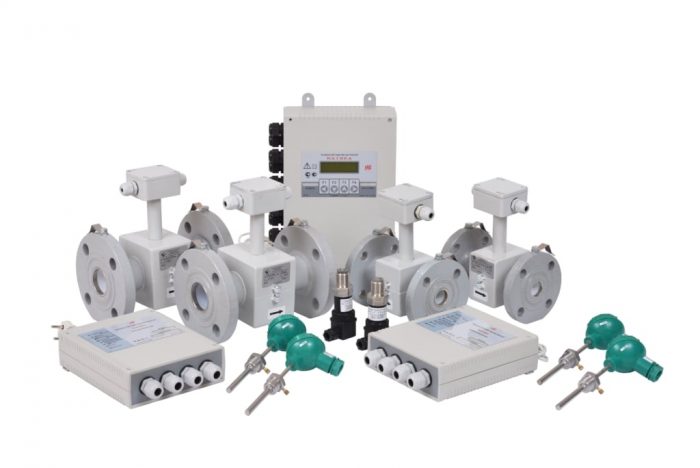

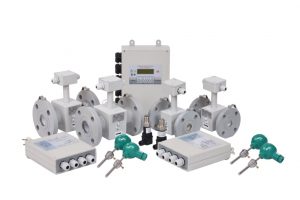

Теплосчетчик Магика-2 Т

Теплосчётчик МАГИКА серии Т является составным теплосчётчиком для организации учёта в трёх независимых тепловых системах или до шести трубопроводах. Предназначен для использования, как у потребителей, так и на источниках тепловой энергии. Применяется для учета тепловой энергии: у источников тепла: - центральные тепловые пункты; - котельные; у потребителей тепла: - объекты жилищно-коммунальной сферы; - промышленные объекты. Задать вопрос Скачать опросный лист

Теплосчётчики МАГИКА-2 представляют собой многоканальные комбинированные измерительные регистрирующие приборы, предназначенные для измерения и регистрации количества теплоты, объёмного расхода, объёма, массы, температуры, давления воды в открытых и закрытых системах водяного теплоснабжения, а также горячего и холодного водоснабжения.

МАГИКА-2 серии Т — универсальный составной многоканальный теплосчётчик, оптимизированный для учета тепловой энергии в многотрубных (до 6-ти труб) системах (ЦО, ГВС, ХВС и т.д.).

Может обслуживать одновременно до 3-х независимых тепловых систем произвольной конфигурации с индивидуальным набором параметров. Позволяет сократить количество теплосчетчиков на узлах с большим числом труб. Это лучшее решение для тех случаев, когда необходимо организовать наиболее рациональную схему дистанционного мониторинга и учёта теплопотребления (включая параметры теплоносителя) в разветвлённой системе теплоснабжения.

В тепловычислителях-регистраторах МАГИКА Т0ххх все измерительные каналы (расход, температура, давление и т.д.) настраиваются индивидуально и не зависимы друг от друга.

Применяется для учета тепловой энергии:

у источников тепла:

  • ТЭЦ;
  • центральные тепловые пункты;
  • котельные;

у потребителей тепла:

  • объекты жилищно-коммунальной сферы;
  • промышленные объекты.

Теплосчётчик МАГИКА-2 серии Т позволяет организовать раздельный учёт в трёх независимых системах в различной конфигурации:

  • открытая или закрытая система отопления;
  • циркуляционная или тупиковая система ГВС;
  • система вентиляции.

Функциональные возможности:

  • расчёт тепловой энергии в трёх независимых тепловых системах;
  • возможность задания значений температуры холодной воды для отопительного и межотопительного сезонов и дат автоматического перехода;
  • возможность измерений температуры холодной воды;
  • архивация почасовых, посуточных, помесячных и интегральных значений нарастающим итогом количества теплоты, значений накопленного объема и массы теплоносителя, времени наработки, среднечасовых, среднесуточных и среднемесячных значений температуры теплоносителя в трубопроводах, а также кодов ошибок и неисправностей;
  • вывод данных архива на ЖКИ теплосчетчика, на компьютер по интерфейсу RS-232 или RS-485, на принтер непосредственно с теплосчётчика (дополнительная опция), по модему (GSM, телефонная линия, радиоканал) или через интернет на удаленный компьютер (при подключении дополнительного оборудования);
  • наличие встроенного источника питания датчиков давления.

Отличительные особенности теплосчётчика МАГИКА-2 Т:

  • наличие датчика «сухой трубы» обеспечивает отключение соответствующего канала измерения расхода и как следствие осуществляет дополнительную защиту от ошибок при измерении количества тепла;
  • даёт возможность организовать учёт в сложной многотрубной системе (до 3-х тепловых систем или до 6-ти труб) при помощи одного составного прибора.
Характеристика Значение
Количество каналов измерения:
— встроенные каналы измерения расхода 0
— каналы измерения температуры до 7-ми
— каналы измерения давления до 6-ти
— дополнительный регистратор расхода с импульсным выходом до 6-ти
Количество тепловых систем 3
Наличие функции «Реверс» Нет
Диаметр условного прохода, Ду, мм от 15 до 400
Относительная погрешность измерения количества теплоты при использовании импульсных каналов теплосчетчика (без учета погрешности расходомеров и термопреобразователей сопротивления),%:
— при разности температур в пределах 20 °С≤DТ<160 °С не более ±0,8
— при разности температур в пределах 3 °С≤DТ<20 °С не более ±1,5
— при разности температур в пределах 1 °С≤DТ<3 °С не более ±3,5
Диапазон измерений температур, °С от +2 до +160
Диапазон измерений разности температур DТ, °С от 1 до 159
Диапазон измерений давления воды, МПа от 0 до 1,6
Допустимый диапазон удельной электрической проводимости, См/м 10-3 …10
Пределы относительной погрешности измерений текущего времени, % ±0,1
Напряжение питания от сети переменного тока, В, частотой 50 Гц от 120 до 265
Потребляемая мощность при питании от сети переменного тока не более, В·А 25
Относительная влажность окружающего воздуха, % до 95
Температура окружающего воздуха, °С от + 5 до +50
Атмосферное давление, кПа 84…106,7
Степень защиты от воды и пыли ППР по ГОСТ 14254, не ниже IP64
Степень защиты от воды и пыли электронных блоков по ГОСТ 14254, не ниже IP40
Масса электронного блока не более, кг 4
Средняя наработка на отказ не менее, часов 80 000
Средний срок службы не менее, лет 12
Глубина архивов измерительной информации:
— почасового не менее 90 суток
— посуточного не менее 366 суток
— помесячного не менее 120 месяцев
Сохранность архивов при отключении питания не менее, лет 2



Документация и ПО

Руководство по эксплуатации МАГИКА-2 000 001 РЭ 2020
Свидетельство об утверждении типа средств измерений МАГИКА-2
Описание типа средства измерений МАГИКА-2
Диспетчеризация узлов учета Теплосчетчики-регистраторы МАГИКА-2
Экспертное заключение от 30.01.2019 г. Центр гигиены и эпидемиологии - ПП
Опросный лист на теплосчетчик МАГИКА-2
