Теплосчетчик Т34М

Задать вопрос

Теплосчётчики Т34М представляют собой многоканальные комбинированные измерительные регистрирующие приборы, предназначенные для измерения и регистрации количества теплоты, объёмного расхода, объёма, массы, температуры, давления воды в открытых и закрытых системах водяного теплоснабжения, а также горячего и холодного водоснабжения.
Предназначен для использования, как у потребителей, так и на источниках тепловой энергии.
Применяется для учета тепловой энергии у источников тепла (центральные тепловые пункты, котельные); у потребителей тепла (объекты жилищно-коммунальной сферы, промышленные объекты).
Теплосчётчик Т34М позволяет организовать учёт в одной, двух или трёх системах в зависимости от модификации выбранного вычислителя ТВ7.

Функциональные возможности:

  • расчёт тепловой энергии в одной или двух тепловых системах;
  • возможность задания значений температуры холодной воды для отопительного и межотопительного сезонов и дат автоматического перехода;
  • возможность измерений температуры холодной воды;
  • возможность дополнительной регистрации объема подпитки или массы ГВС с помощью регистратора расхода с импульсным выходом;
  • архивация почасовых, посуточных, помесячных и интегральных значений нарастающим итогом количества теплоты, значений накопленного объема и массы теплоносителя, времени наработки, среднечасовых, среднесуточных и среднемесячных значений температуры теплоносителя в трубопроводах, а также кодов ошибок и неисправностей;
  • вывод данных архива на ЖКИ вычислителя, на компьютер по интерфейсу RS-232 или USB 2.0 тип А, по модему (GSM, телефонная линия, радиоканал), на SD карту.

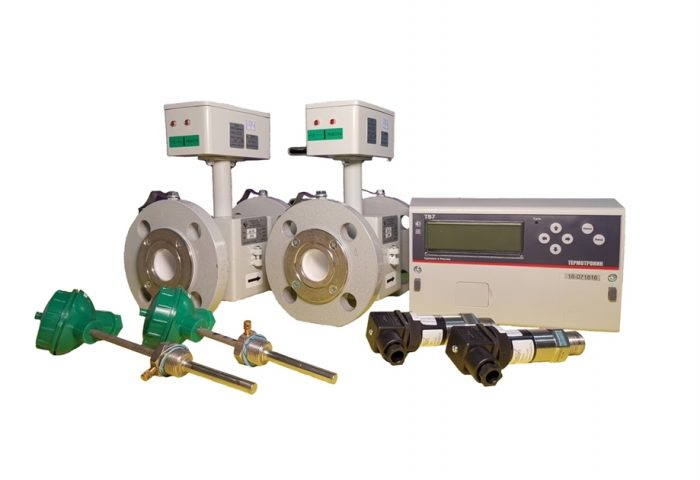

Состав теплосчётчика Т34М:

  • тепловычислитель ТВ7-01М, ТВ7-04.1М, ТВ7-03М, ТВ7-04М, ТВ7-05М (ООО «Термотроник», г. Санкт-Петербург)
  • Преобразователь расхода РСЦ КП 10 Ду 15-400 мм
  • Термосопротивления КТС-Б, КТПТР или ТСП-К
  • Опционально: датчики давления СДВ-И, ДДМ, ПДТВХ

Таблица 1. Технические характеристики

Модель Количество подключаемых датчиков Доп.
имп.
вход
Доп.
вход
T,ºС
1 система 2 система 3 система
ВС ТС ПД ВС ТС ПД ВС ТС ПД
ТВ7-01M 3 3 1 1 1
ТВ7-04.1M Лайт 3 3 3 1 1 1
ТВ7-04.1M 3 3 3 1 1 1
ТВ7-03M 3 3 3 3 1 2
ТВ7-04M 3 3 3 3 3 3 1 2
ТВ7-05M 3 3 3 2 2 2 2 2 2 1 1

Условные обозначения: ВС — водосчётчик с имп. выходом, расходомер; ТС — термопреобразователь сопротивления; ПД — преобразователь давления.

Дополнительный импульсный вход может быть использован:
— в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
— в режиме регистратора внешних событий (сигнализация),
— в режиме контроля наличия питающего напряжения.

Регистрируемые параметры:

  • Тепловая энергия, ГДж (Гкал),
  • Тепловая энергия при штатной работе и действии нештатных ситуаций, ГДж (Гкал)
  • Тепловая мощность, ГДж/ч (Гкал/ч)
  • Масса, т
  • Объем, м3
  • Массовый расход, т/ч
  • Объемный расход, м3
  • Температура теплоносителя в измерительном канале, ºС
  • Температура холодной воды, для подпитки ТС на источнике теплоты, ºС
  • Давление теплоносителя в измерительном канале, МПа (кгс/см2)
  • Разность температур теплоносителя между каналами системы теплоснабжения, ºС
  • Температура воздуха, ºС
  • Время счета тепловой энергии, (час: мин)
  • Время останова счета тепловой энергии, (час: мин)
  • Времена штатной работы и нештатных ситуаций, (час: мин)

Емкость архивов:
В теплосчетчиках регистрируются в электронном архиве часовые, суточные и месячные параметры: масса (объем), температура, давление, тепловая энергия, нештатные ситуации по каждому измерительному каналу, дата, время суток, время штатной и нештатной работы.
Емкость архива составляет не менее:

  • часовых — 1440 часов (60 суток),
  • суточных — 400 суток,
  • месячных — 60 месяцев (5 лет).

Прайс ВТК Энерго на теплосчётчики и РСЦ КП10 с 01.03.2024

Документация и ПО

Руководство по эксплуатации ТВ7М редакция РЭПР.407290.007 РЭ1 ред.1.04
Руководство по эксплуатации Т34М теплосчётчик ТРОН.407290.002-01 РЭ
Свидетельство об утверждении типа средства измерений Теплосчетчики Т34М
Описание типа средства измерений Теплосчетчики Т34М
