Теплосчётчик ТСК-ТК-9

теплосчётчик ТС-ТК-9
теплосчётчик ТС-ТК-9
Теплосчётчики ТСК-ТК-9 представляют собой многоканальные комбинированные измерительные регистрирующие приборы, предназначенные для измерения и регистрации количества теплоты, объёмного расхода, объёма, массы, температуры, давления воды в открытых и закрытых системах водяного теплоснабжения, а также горячего и холодного водоснабжения. Предназначен для использования, как у потребителей, так и на источниках тепловой энергии. Задать вопрос

Применяется для учета тепловой энергии у источников тепла (центральные тепловые пункты, котельные); у потребителей тепла (объекты жилищно-коммунальной сферы, промышленные объекты).

Теплосчётчик ТСК-ТК-9 позволяет организовать учёт в одной, двух или трёх системах в зависимости от модификации выбранного вычислителя ВКТ.



Функциональные возможности:



расчёт тепловой энергии в одной или двух тепловых системах;

возможность задания значений температуры холодной воды для отопительного и межотопительного сезонов и дат автоматического перехода;

возможность измерений температуры холодной воды;

возможность дополнительной регистрации объема подпитки или массы ГВС с помощью регистратора расхода с импульсным выходом;

архивация почасовых, посуточных, помесячных и интегральных значений нарастающим итогом количества теплоты, значений накопленного объема и массы теплоносителя, времени наработки, среднечасовых, среднесуточных и среднемесячных значений температуры теплоносителя в трубопроводах, а также кодов ошибок и неисправностей;

вывод данных архива на ЖКИ вычислителя, на компьютер по интерфейсу RS-232 или USB, по модему (GSM, телефонная линия, радиоканал).

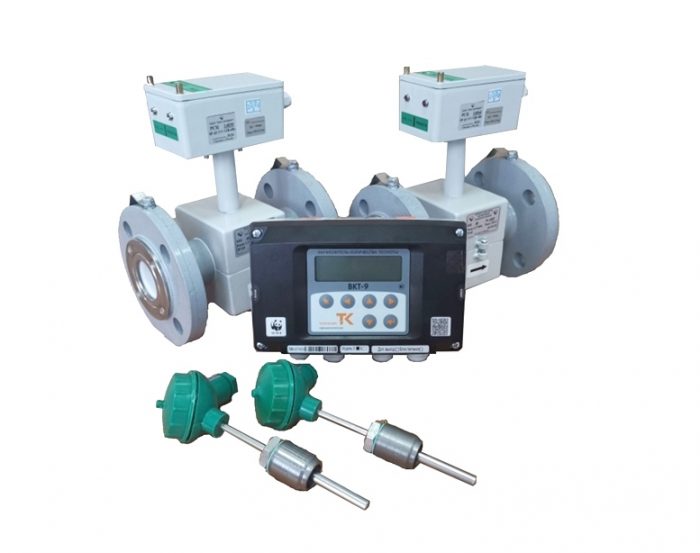

Состав теплосчётчика ТС-ТК-9:

  • тепловычислитель ВКТ9-01 или ВКТ9-02 (ООО «Ивтрейд», холдинг Теплоком г. Санкт-Петербург)
  • Преобразователь расхода РСЦ КП 10 Ду 15-400 мм
  • Термосопротивления КТС-Б, КТПТР, КТСП-Н, ТСП-К
  • Опционально: датчики давления СДВ-И, ДДМ или ПДТВХ

Прайс Торговый Дом ВТК Энерго — РСЦ КП10 01.08.2021

Основные технические характеристики



ВКТ-9 — 01 ВКТ-9-02
Количество обслуживаемых ТС 1 2*
Количество подключаемых преобразователей расхода:
Основных 3 6
Дополнительных** 3 3
Количество подключаемых преобразователей температуры:
Основных 3 6
Дополнительных** 1 2
Количество подключаемых преобразователей давления 3 6
Количество дискретных входов 2 2
Количество дискретных выходов*** 2 2



Примечания
* Максимальное количество трубопроводов для каждой ТС – три (подающий, обратный, ГВС или подпитка).
** Для измерения температуры и количества среды.
*** действуют только в вычислителе с модулем питания.



Регистрируемые параметры:

  • Тепловая энергия, ГДж (Гкал),
  • Тепловая энергия при штатной работе и действии нештатных ситуаций, ГДж (Гкал)
  • Тепловая мощность, ГДж/ч (Гкал/ч)
  • Масса, т
  • Объем, м3
  • Массовый расход, т/ч
  • Объемный расход, м3
  • Температура теплоносителя в измерительном канале, ºС
  • Температура холодной воды, для подпитки ТС на источнике теплоты, ºС
  • Давление теплоносителя в измерительном канале, МПа (кгс/см2)
  • Разность температур теплоносителя между каналами системы теплоснабжения, ºС
  • Температура воздуха, ºС
  • Время счета тепловой энергии, (час: мин)
  • Время останова счета тепловой энергии, (час: мин)
  • Времена штатной работы и нештатных ситуаций, (час: мин)

Емкость архива составляет не менее:

часовых — 1488 часов (62 суток),

суточных — 730 суток (2 года),

месячных — 48 месяцев (4 года).



Документация и ПО

Описание типа ТСК-ТК
Руководство по эксплуатации ВКТ-9
